采用天源扬水逆变器实现防干抽功能

来源：天源新能源 发布时间：2013-09-16
天源扬水逆变器可以通过自带的软件控制算法实现水泵的防干抽功能，也可以通过外部接水位浮球或水位开关来实现水泵的防干抽功能。

一、两种方法的异同点

1、保护时的水位：
采用逆变器软件算法的方法可以在水位低于水泵入水口时实现防干抽保护；而采用浮球开关的方法可以按照浮球开关的安装 位置实现任意水位的保护。
2、保护时的水泵状态：
采用逆变器软件算法的方法必须在水泵运行时才能实现保护；而采用浮球开关的方法不论水泵是否运行都可以实现保护。
3、保护的种类：
采用逆变器软件算法的方法仅能有效实现水泵防干抽保护；而采用浮球开关的方法除了实现防干抽保护还可以用在水塔里实现水位过高，水箱过满等功能。

二、采用逆变器软件算法实现防干抽保护的操作方法

客户可以根据需要，通过设置扬水逆变器的控制参数启用自动防干抽功能，具体操作步骤如表1：

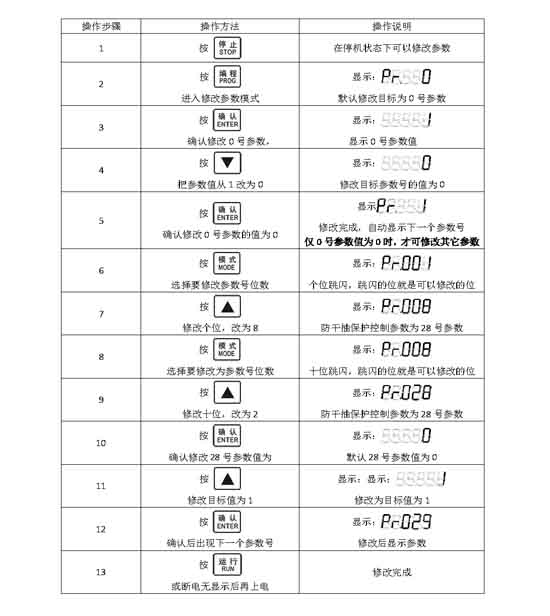

表1  逆变器参数设置

注：将28号控制参数改1代表着启用自动防干抽保护功能。当水位低于水泵入口处时，逆变器会停止输出，并在经过600秒延时后自动重新工作。若关闭此功能，请将28号参数设置为0。

三、采用浮球开关实现防干抽保护的操作方法

客户可以根据需要，通过在水池内安装浮球开关来实现防干抽功能，具体接线如图1所示，操作步骤如表2：

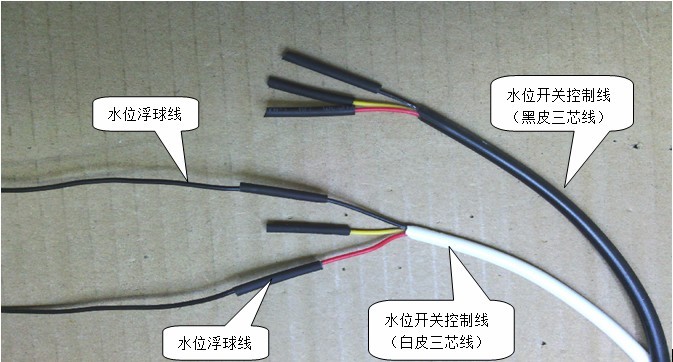

防干抽的水位浮球开关接线图1

注：如上图所示，将常闭型浮球开关的两线分别接到黑皮三芯线的红线和黑线上，黄线不用接。若采用常开型浮球开关，也是将浮球开关的两根线分别接到黑皮三芯线的红线和黑线上，黄线不用接。

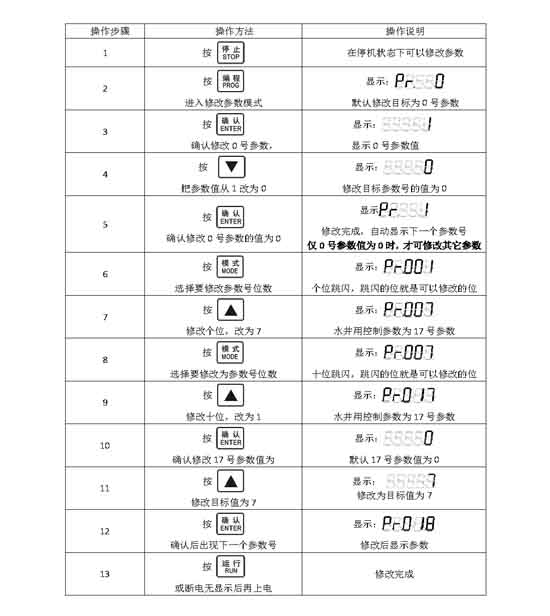

表2：逆变器参数设置

注：若采用常开型浮球开关，可在表2中的第11个步骤，将17号参数的参数值设置为6。

四、采用水位浮球实现防水塔水满溢出保护的操作方法

客户可以根据需要，通过在水塔或水箱内安装浮球开关来实现防水满溢出保护，具体接线如图2所示，操作步骤如表3：

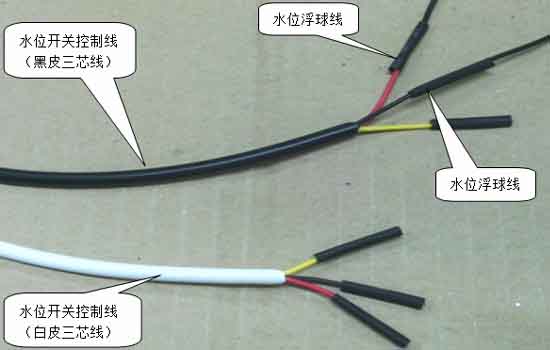

防水满溢出浮球开关接线
防水满溢出浮球开关接线图2

注：如上图所示，将常闭型浮球开关的两线分别接到白皮三芯线的红线和黑线上，黄线不用接。若采用常开型浮球开关，也是将浮球开关的两根线分别接到白皮三芯线的红线和黑线上，黄线不用接。

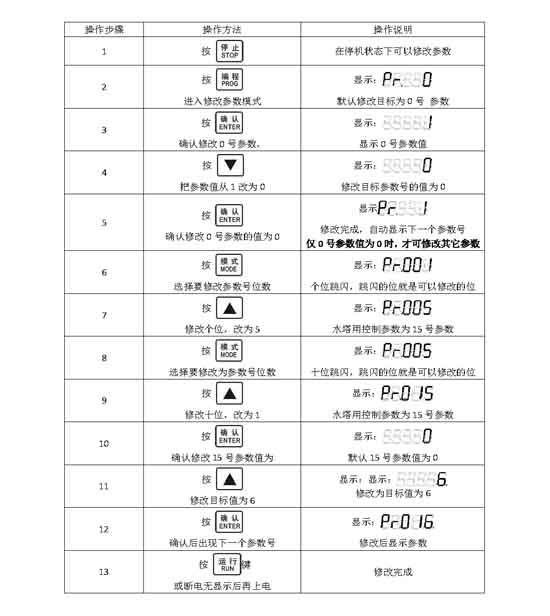

表3：逆变器参数设置
注：若采用常开型浮球开关，可在表3中的第11个步骤，将15号参数的参数值设置为7。
