两级式光伏扬水逆变器的应用

来源：天源新能源 发布时间：2013-12-19
在小功率光伏扬水系统中，感应电机水泵通常额定工作电压为220Vac，即便采用调制率最高的SVPWM电压调制方式，逆变器要输出三相正弦对称的220Vac电压，仍要求直流母线电压为310Vdc以上。如果光伏阵列输入直流工作电压低于该电压，则可能造成逆变输出电压不足或输出电流畸变，影响电气输出效率和水泵电机寿命。

为满足逆变器输入直流电压最低电压要求，需要多块光伏组件串联，以两家知名光伏组件生产厂家的主推产品为例，

在输入功率2.2kW以上时，可以采用10块以上光伏组件串联的方式得到310Vdc以上的工作电压；但在功率小于等于2.2kW的应用场合，以1.5kW系统为例，要达到合适的输入电压，采用电压/功率比相对较高的光伏组件STP250S-20/Wd，也需要10块或更多块串联，即光伏组件的总功率为2.5kW以上，远大于所需功率，造成功率浪费。

为了拓宽光伏扬水逆变器的输入电压范围，增强小功率光伏扬水系统配置灵活性，我司开发出PF-L系列两级式光伏扬水逆变器。该产品内置升压电路对输入电压进行调节，正常工作的输入电压范围达到150~450Vdc，可满足多种光伏组件配置方案。仍以上表为例，对1.5kW系统，任意选用一款光伏组件，都可采用5~7块串联获得150V以上工作电压，满足该产品输入电压要求，并获得合适的输入功率配置。

产品特点
1.适用于采用三相异步电机的水泵；
2.采用动态VI最大功率点跟踪和优化正弦波PWM控制，响应速度快，稳定性好；
3.全自动运行，可根据实际系统的情况自由设定水泵调速范围，存储8年运行数据；
4.主电路采用智能功率模块，可靠性高；
5.智能识别输入电压范围，无需手动调整开路电压等参数即可稳定运行；
6.具备完整的电机保护功能，可选配上下水位监测和控制电路，防止溢出和干抽
7.全铝合金外壳，防护等级IP52，使用环境温度：-10～+50℃；
8.允许输入电压范围宽，150~450Vdc；

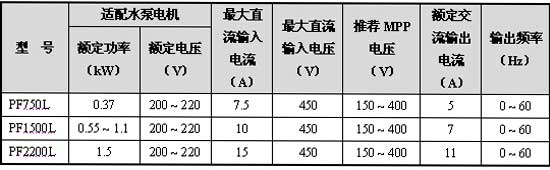

产品规格
