天源新能源逆变器应用于高温地区_技术文章_深圳天源新能源股份有限公司

天源新能源扬水逆变器的正常使用温度范围为-10 ~ +50 °C。在这个温度范围内，逆变器可以实现全功率负载，稳定可靠运行。

然而，在实际应用过程中，可能会将逆变器放在一个控制柜中，温度可能会超过50 °C。或者，在东南亚等高温地区，室外温度也会超过50 °C。所以，非常有必要仔细地评估天源新能源扬水逆变器在+50 °C - +60 °C 之间应用的产品性能，通过评估，天源新能源扬水逆变器是可以应用在+50 °C - +60 °C 之间。

传统逆变器产家的作法是根据环境温度来自动调节逆变器的最大输出功率。对逆变器而言，并不会在外壳装一个温度传感器去监测外部环境的温度。这样做既不便于安装也没有必要。实际上，对逆变器里的所有器件而言，IGBT模块是最为重要的部分，我们最需要监测的是IGBT模块的温度。当IGBT模块温度超过预设好的临界点时，通过控制输出的最大运行频率来实现逆变器降额运行。通过直接限制最大输出频率的作法比传统产家采用限制最大输出功率的作法要更简洁可靠。

l 当IGBT模块的温度小于55°C时，最大输出频率为默认的值50HZ，冷却风扇不工作以尽可能延长风扇寿命。

l 当IGBT模块的温度大于55°C但低于85°C时，最大输出频率为默认的值50Hz，但冷却风扇必须一直工作以增加散热能力。

l 当IGBT模块的温度大于85°C但低于95°C时，必须限制最大输出频率，85°C对应50 Hz, 95°C对应20Hz。

l 当IGBT模块的温度大于95°C，必须停止输出，实现过温保护。

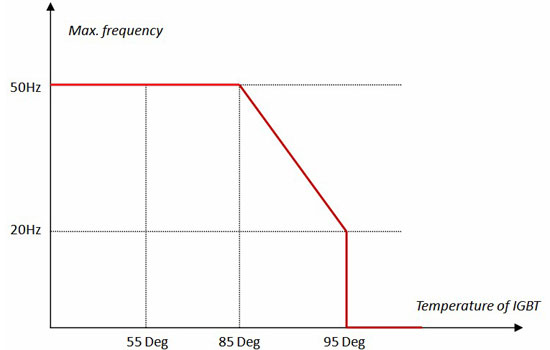

综上，温度控制策略如图1所示。

图1

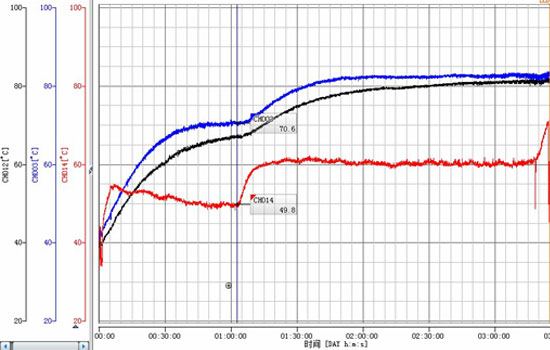

图2是不带风扇的机型PB5500H扬水逆变器的温度测试结果。当环境温度（红线）为50°C时，IGBT模块温度（蓝线）为70°C；当环境温度（红线）为60°C时，IGBT模块温度（蓝线）为83°C。显然，PB5500H，PB3700H扬水逆变器可以在环境温度为60°C时，满负载运行。

图2 PB5500H

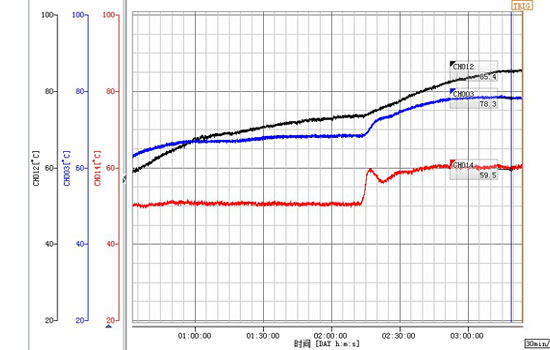

图3是不带风扇的机型PB11KH扬水逆变器的温度测试结果。当环境温度（红线）为50°C时，IGBT模块温度（蓝线）为68°C；当环境温度（红线）为60°C时，IGBT模块温度（蓝线）为78°C。显然，PB7500H、PB11KH扬水逆变器可以在环境温度为60°C时，满负载运行。

图3 PB11KH

当然，IGBT模块安全并不代表所有的器件都安全。我们也已经详细测试了逆变器内部电解电容、单片机、辅助电源变压器、控制IC等核心器件的温度情况。通过评估，天源新能源扬水逆变器是可以应用在+50 °C - +60 °C 之间。我们会尽可能地去改进产品，使逆变器包括逆变器内的所有材料能够满足更为恶劣的环境。
